קיר מגן קורדרוי הוא אלמנט בטון טרומי המשלב בין חוזק ועמידות לבין גמר אדריכלי בעל טקסטורה ייחודית.
הקיר יכול להשתלב בפרויקטי תשתיות, תעשייה, לוגיסטיקה, פיתוח ומתחמים ציבוריים שבהם נדרש ליצור חיץ, הפרדה או אלמנט הגנה מסיבי, תוך שמירה על מראה אדריכלי נקי ומוקפד.
היתרון המרכזי הוא השילוב בין אלמנט פונקציונלי לבין חזית בטון שאינה דורשת בהכרח חיפוי נוסף.
מהו קיר מגן קורדרוי?
קיר מגן קורדרוי הוא קיר בטון טרומי שפני השטח שלו כוללים טקסטורה מחזורית של קווים או חריצים.
המונח "קורדרוי" מתייחס למראה של פני הבטון, המזכיר את מבנה הבד בעל הפסים המקבילים.
הטקסטורה נוצרת כחלק מתהליך הייצור באמצעות תבנית מתאימה, ולכן היא חלק בלתי נפרד מאלמנט הבטון עצמו.
במקום קיר בטון חלק, מתקבלת חזית בעלת עומק חזותי ומראה אדריכלי מובחן.
למה להשתמש בגמר קורדרוי?
קירות בטון גדולים הם אלמנטים בעלי נוכחות משמעותית.
כאשר משטח בטון גדול נשאר חלק לחלוטין, הוא יכול להיראות כבד ומונוטוני.
גמר קורדרוי משנה את האופן שבו האור נופל על הקיר ויוצר משחקי אור וצל לאורך היום.
כך ניתן לשמור על המראה התעשייתי והמסיבי של הבטון, אבל לקבל תוצאה אדריכלית עשירה יותר.
מהם היתרונות של קיר מגן קורדרוי?
חוזק ועמידות
בטון מזוין מתאים במיוחד לאלמנטים שנדרשים לפעול בתנאי חוץ לאורך זמן.
קירות כאלה יכולים להשתלב בפרויקטים שבהם נדרשת עמידות גבוהה בפני שימוש אינטנסיבי ותנאי סביבה משתנים.
גמר אדריכלי מובנה
הקורדרוי הוא חלק מפני הקיר ולא שכבה נוספת שמורכבת עליו לאחר הייצור.
כך ניתן לקבל אלמנט פונקציונלי וגמר אדריכלי במוצר אחד.
אחידות
כאשר מספר קירות מיוצרים באותה תבנית, ניתן ליצור חזית בעלת שפה אחידה לאורך הפרויקט.
ייצור במפעל
הקיר מיוצר בסביבה מבוקרת לפני שהוא מגיע לאתר.
הדבר מאפשר לבצע חלק גדול מהעבודה במפעל ולא באזור ההתקנה.
התקנה כחלק ממערכת טרומית
בפרויקטים מסוימים ניתן להציב מספר אלמנטים זה לצד זה וליצור מערכת רציפה של קירות.
איפה משתמשים בקירות מגן קורדרוי?
קירות מגן קורדרוי יכולים להתאים למגוון שימושים, בהתאם לתכנון ההנדסי.
בין היישומים האפשריים:
- מתקני תשתית
- אזורי תעשייה
- מפעלים
- מרכזים לוגיסטיים
- מתחמים תפעוליים
- אזורים ציבוריים
- פרויקטי פיתוח
- תיחום מתחמים
- הפרדה בין אזורי פעילות
- הגנה על ציוד ותשתיות
- קירות היקפיים
- מתחמים שבהם נדרש אלמנט בטון חשוף בעל נראות אדריכלית
קיר מגן לפרויקטי תעשייה
במפעלים ומתחמים תעשייתיים יש לעיתים צורך ליצור הפרדה ברורה בין אזורים שונים.
לדוגמה:
בין אזור תפעולי לבין אזור מעבר.
בין ציוד כבד לבין תנועה.
סביב מתקנים.
או כחלק מתיחום של אזורים מסוימים.
קיר בטון מסיבי יכול להשתלב היטב בסביבה כזו בזכות העמידות והתחזוקה הנמוכה יחסית שלו.
קיר מגן למרכזים לוגיסטיים
מרכזים לוגיסטיים כוללים שילוב של משאיות, מלגזות, כלי עבודה, אזורי אחסון ושטחי תפעול.
קירות בטון יכולים לשמש כחלק ממערך ההפרדה והתיחום של המתחם.
כאשר הקירות נמצאים באזורים גלויים, גמר קורדרוי מאפשר לשמור על מראה מסודר ואדריכלי גם בסביבה בעלת אופי תעשייתי.
קיר מגן בפרויקטי תשתיות
בפרויקטי תשתיות קיימים לעיתים אזורים שדורשים הפרדה פיזית משמעותית.
קיר טרומי מאפשר לשלב פתרון בטון כחלק מהתכנון הכולל של האתר.
בהתאם לפרויקט, ניתן לתכנן:
- קירות בודדים
- רצף קירות
- פינות
- שינויי כיוון
- פתחים
- אלמנטים מיוחדים
בפרויקטים גדולים ניתן לייצר מספר טיפוסים שונים בהתאם לתוכנית.
קיר מגן קורדרוי מול קיר בטון חלק
שני הפתרונות מבוססים על בטון, אך נראים אחרת.
קיר בטון חלק
מתאים כאשר רוצים מראה מינימליסטי ופשוט, או כאשר הקיר צפוי לקבל חיפוי או טיפול נוסף.
קיר קורדרוי
מתאים כאשר הבטון עצמו נשאר חשוף ורוצים שהקיר יהיה חלק מהשפה האדריכלית.
הטקסטורה מוסיפה עומק ומפחיתה את התחושה של משטח גדול ואחיד.
קורדרוי אנכי או אופקי?
ניתן לעצב את הטקסטורה במספר כיוונים בהתאם לפרויקט וליכולת הייצור.
קורדרוי אנכי מדגיש את גובה הקיר ויכול ליצור תחושה יותר גבוהה וצרה.
קורדרוי אופקי מדגיש את אורך הקיר ויוצר קווים רציפים לאורך המתחם.
כאשר מספר קירות עומדים זה לצד זה, חשוב לתכנן את הטקסטורה כך שתיווצר המשכיות חזותית.
האם ניתן לייצר קיר קורדרוי לפי מידה?
בפרויקטים מיוחדים ניתן לבחון ייצור בהתאם לתוכנית.
המידות נקבעות לפי:
- דרישות הפרויקט
- מגבלות הייצור
- משקל האלמנט
- דרישות ההובלה
- יכולת ההנפה
- התכנון ההנדסי
- מיקום הקיר באתר
במקום לבחור קיר רק לפי מידה סטנדרטית, ניתן במקרים המתאימים לבחון פתרון שמתאים לפרט האדריכלי או ההנדסי.
קיר מגן טרומי לעומת יציקה באתר
בקיר יצוק באתר מבצעים את רוב תהליך הבנייה בשטח:
טפסנות, זיון, יציקה והמתנה להתקשות.
בקיר טרומי, האלמנט מיוצר מראש ומגיע לאתר מוכן להתקנה.
היתרונות האפשריים של השיטה הטרומית כוללים:
- צמצום עבודות רטובות
- פחות טפסנות באתר
- אחידות בין האלמנטים
- אפשרות לייצור במקביל לעבודות אחרות
- שליטה טובה יותר בגמר
- התאמה לפרויקטים עם חזרתיות
מה ההבדל בין קיר מגן לקיר תמך?
אלה שני מוצרים שונים מבחינה הנדסית.
קיר מגן נועד ליצור חיץ, הפרדה או הגנה בהתאם לתכנון.
קיר תמך מתוכנן כדי להתמודד עם לחץ של קרקע והפרשי גובה.
לכן אין להשתמש בקיר מגן כקיר תמך רק בגלל העובי או המשקל שלו.
אם קיימת אדמה שמפעילה לחץ על הקיר, נדרש תכנון קונסטרוקטיבי מתאים.
האם קיר מגן הוא בהכרח קיר ביטחוני?
לא.
המונח "קיר מגן" אינו קובע באופן אוטומטי רמת מיגון מפני ירי, רסיסים, הדף או איום אחר.
כאשר קיימת דרישת מיגון, יש לעבוד לפי מפרט הנדסי מתאים שמגדיר בין היתר:
- עובי
- סוג הבטון
- זיון
- גובה
- בסיס
- חיבורים
- סוג האיום
כלומר, ההגדרה "קיר מגן" אינה תחליף לתכנון מיגון מקצועי.
איך מתכננים רצף של קירות?
כאשר מספר קירות מותקנים אחד ליד השני, יש להתייחס אליהם כמערכת ולא כאלמנטים בודדים.
יש לתכנן:
- מפלס אחיד
- מרווחים
- חיבור בין היחידות
- המשכיות הטקסטורה
- פינות
- קצוות
- שינויי גובה
- מעבר סביב תשתיות
ככל שהחזית ארוכה יותר, הדיוק חשוב יותר.
סטייה קטנה באלמנט אחד יכולה להיות בולטת מאוד לאורך רצף של קירות.
מה חשוב לפני התקנת קיר מגן?
לפני האספקה צריך להכין את האתר בהתאם לתוכנית.
יש לבדוק:
- מצב הקרקע
- מפלסים
- דרכי גישה
- בסיס או ביסוס
- תשתיות תת-קרקעיות
- אזור מנוף
- אזור פריקה
- מרחק ממבנים
- מקום לעבודה בטוחה
קיר טרומי גדול דורש תכנון לוגיסטי מראש.
הובלה והנפה
קירות בטון הם אלמנטים כבדים.
לכן יש לתכנן לא רק את הקיר עצמו אלא גם את הדרך שבה הוא מגיע למקום.
יש לבדוק מראש:
- האם המשאית יכולה להגיע לאתר
- האם יש מקום לפריקה
- היכן יכול לעמוד מנוף
- מה רדיוס ההנפה
- האם קיימים קווי חשמל או מכשולים
- באיזה סדר יש להתקין את הקירות
בפרויקט עם מספר רב של אלמנטים, סדר האספקה צריך להתאים לסדר ההתקנה.
האם ניתן לשלב פתחים בקיר?
באלמנטים טרומיים ניתן במקרים רבים להכין מראש פתחים ושרוולים בהתאם לתכנון.
לדוגמה:
- מעבר תשתיות
- עיגונים
- פתחים טכניים
- נקודות חיבור
- הכנות ייעודיות
ביצוע ההכנות כבר בשלב הייצור יכול להיות עדיף על קידוח או חיתוך לאחר שהקיר מותקן.
קיר קורדרוי כחלק מהאדריכלות
אחד היתרונות של גמר קורדרוי הוא שהקיר יכול להישאר חשוף.
בטון חשוף הוא חומר אדריכלי בפני עצמו.
בפרויקטים מודרניים הוא משתלב היטב עם:
- פלדה
- זכוכית
- אבן
- אספלט
- צמחייה
- אלמנטים תעשייתיים
הקורדרוי מוסיף שכבה נוספת של טקסטורה מבלי להסתיר את חומר הבטון.
מה חשוב בגמר של קיר קורדרוי?
כאשר הקיר מיועד להישאר חשוף, רמת הגמר הופכת משמעותית.
יש לשים לב ל:
- אחידות הטקסטורה
- חיבורים בין יחידות
- קווי תבנית
- פינות
- קצוות
- אחידות בין אלמנטים
- ניקיון פני הבטון
בפרויקט אדריכלי, גם קיר שמטרתו העיקרית פונקציונלית הופך לחלק מהחזות הכוללת של המתחם.
מתי כדאי לבחור קיר קורדרוי?
קיר קורדרוי מתאים במיוחד כאשר מתקיימים שני צרכים במקביל:
צורך פונקציונלי בקיר בטון מסיבי
ו־
צורך אדריכלי בקיר שנשאר גלוי
אם הקיר נמצא באזור מוסתר, ייתכן שאין צורך בגמר מיוחד.
אבל כאשר הוא נמצא לאורך כביש, כניסה, אזור ציבורי או מתחם תעשייתי גלוי, הטקסטורה יכולה לשפר משמעותית את המראה.
מה צריך להעביר ליצרן?
כדי לבחון ייצור של קיר מגן קורדרוי, מומלץ להעביר:
- תוכניות
- חתכים
- מידות
- כמות
- דרישות בטון
- דרישות זיון
- סוג הגמר
- כיוון הקורדרוי
- פתחים והכנות
- פרטי חיבור
- מיקום הפרויקט
- לוחות זמנים
אם מדובר בסדרה גדולה, מומלץ גם להגדיר מראש את שלבי האספקה.
קירות מגן קורדרוי מבית בר-אל 27

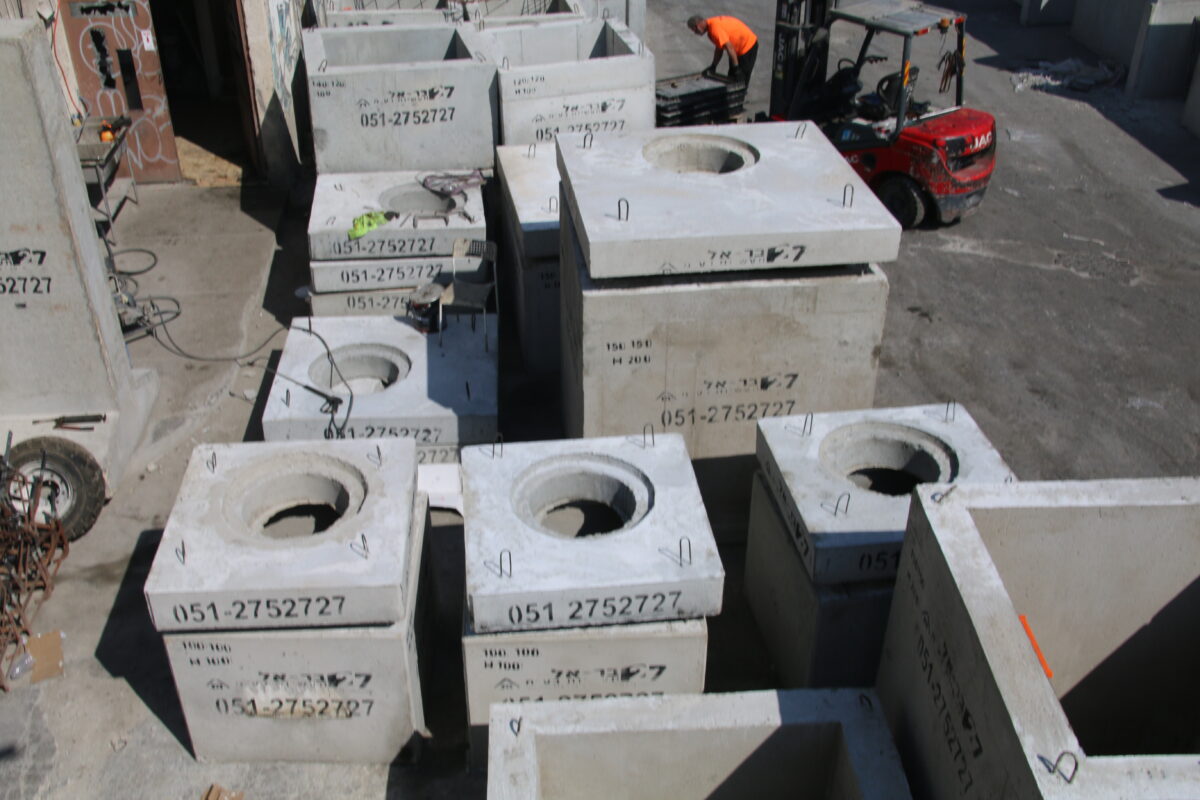

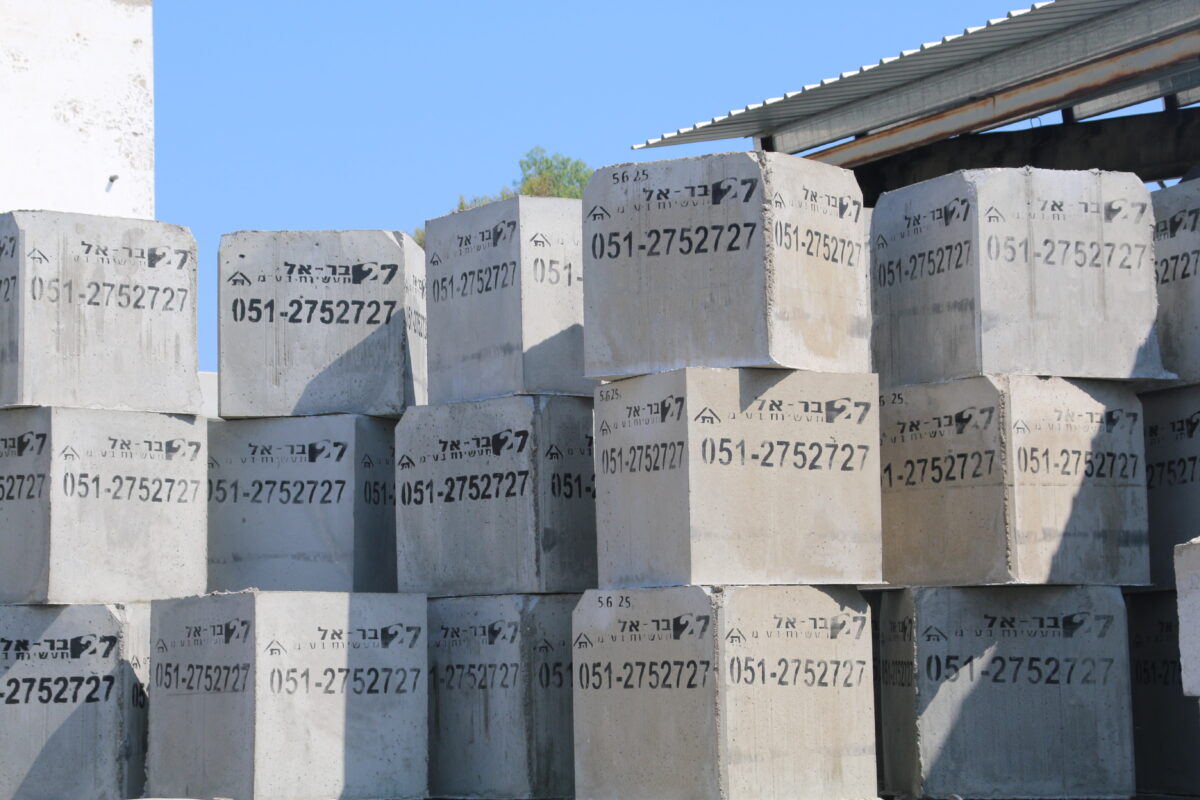

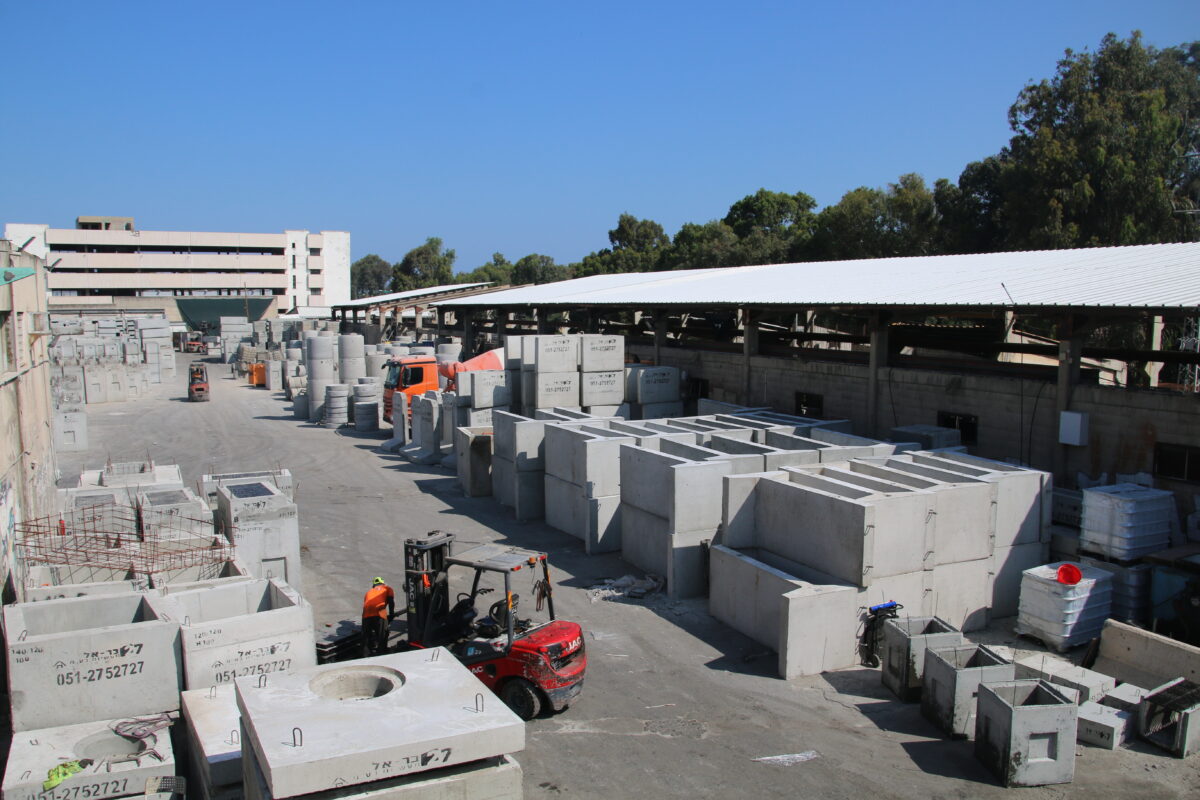

בר-אל 27 תעשיות מייצרת אלמנטים טרומיים מבטון עבור פרויקטי תשתיות, תעשייה, בנייה ופיתוח.
בפרויקטים שבהם נדרש קיר מגן קורדרוי, ניתן להעביר תוכניות, מפרטים וכמויות לצוות בר-אל 27 לצורך בחינת אפשרויות הייצור והאספקה.
ייצור טרומי מאפשר לשלב בין דרישות הנדסיות לבין גמר אדריכלי ולספק סדרות של אלמנטים בהתאם לצורכי הפרויקט.
לתכנון, בדיקת תוכניות וקבלת הצעת מחיר: 051-2752727
שאלות נפוצות על קיר מגן קורדרוי
מהו קיר מגן קורדרוי?
זהו קיר בטון טרומי בעל טקסטורה מחזורית של פסים או חריצים על פני הבטון.
למה משתמשים בגמר קורדרוי?
הגמר מוסיף עומק ומראה אדריכלי לקיר בטון חשוף ומפחית את התחושה של משטח גדול וחלק.
לאילו פרויקטים מתאים קיר מגן קורדרוי?
הוא יכול להתאים לפרויקטי תשתיות, תעשייה, לוגיסטיקה, פיתוח ומתחמים ציבוריים, בהתאם לתכנון.
האם אפשר לייצר קיר קורדרוי לפי מידה?
במקרים רבים ניתן לבחון ייצור לפי תוכניות ומידות הפרויקט, בכפוף לדרישות ההנדסיות ולמגבלות הייצור וההובלה.
האם ניתן לבחור את כיוון הפסים?
בהתאם לפרט האדריכלי וליכולת הייצור ניתן לבחון טקסטורה אנכית, אופקית או גמר מותאם אחר.
האם קיר מגן יכול לשמש כקיר תמך?
רק אם תוכנן לכך על ידי מהנדס. לא כל קיר מגן מתאים לנשיאת לחצי קרקע.
האם קיר מגן הוא קיר מיגון ביטחוני?
לא בהכרח. מיגון מפני איום מוגדר מחייב מפרט ותכנון ייעודיים.
האם ניתן להציב מספר קירות ברצף?
כן. ניתן ליצור מערכת קירות רציפה בהתאם לתוכנית, לתשתית ולפרטי החיבור.
האם קיר טרומי דורש מנוף?
בדרך כלל כן. יש להתאים את ציוד ההנפה למשקל האלמנט, לרדיוס העבודה ולתנאי האתר.
