מוצרי בטון לתשתיות – תאי בקרה, קולטנים, רשתות, אדנים ותעלות – נחשבים למוצרים בעלי משקל גבוה במיוחד, לעיתים מאות קילוגרמים ואף יותר מטון ליחידה.
עבודה איתם דורשת נהלי בטיחות מוקפדים כדי להבטיח את שלומם של העובדים, את תקינות הציוד ואת איכות ההתקנה.
הקפדה על שיטות עבודה נכונות אינה רק דרישה רגולטורית – היא חלק בלתי נפרד מהאחריות ההנדסית של כל גורם המעורב בפרויקט.

עקרונות בסיסיים בשינוע מוצרי בטון

1. הכנה מוקדמת של האתר – יש לוודא קרקע יציבה, נתיב גישה פנוי ומקום הנחה בטוח לכל רכיב.

2. שימוש באמצעי הרמה ייעודיים בלבד – מנוף, מלגזה או מנוף נייד עם רצועות תקניות (שאקל, טבעת הרמה או וו תעשייתי).

3. בדיקת נקודות ההרמה – בכל מוצר של בר־אל 27 תעשיות משולבות טבעות הרמה שקועות המיועדות לשימוש חוזר, ומסומנות בהתאם.

4. איזון עומס בעת הרמה – חובה לוודא שכל נקודות ההרמה מאוזנות כדי למנוע הטיה או התנדנדות בזמן ההנפה.

5. שמירה על מרחק בטיחות – אין לעמוד תחת מוצר תלוי או באזור הסיבוב של המנוף.

הנחיות להתקנה בטוחה

• יישור קרקע מדויק – הקרקע שעליה מונח תא הבקרה או הקולטן חייבת להיות מהודקת ומפולסת.

• בדיקת גובה התא לפני הנחה – לוודא התאמה לתוואי הכביש, המדרכה או תעלת הניקוז.

• שימוש באטמים תקניים בלבד – לאטימה בין חוליות ותחתיות, יש להשתמש באטמי גומי תעשייתיים המיועדים לעומסים גבוהים.

• בדיקת יישור אנכי – תא שאינו ממוקם אנכית עלול לגרום לשקיעה או לפגיעה במכסה.

• חיבור הדרגתי – יש להניח כל רכיב בעדינות ולבדוק את התאמתו לפני שחרור מנוף ההרמה.

אמצעי מיגון אישיים

כל עובד באתר חייב להיות מצויד ב:

• קסדה תקנית.

• כפפות עבודה עבות.

• נעלי בטיחות סגורות.

• אפוד זוהר ומכשיר קשר לתיאום עם המנופאי.
  בנוסף, מומלץ למנות אחראי בטיחות ייעודי בכל אתר שבו מתבצעת הרמה או התקנה של מוצרי בטון כבדים.

בקרת איכות לאחר ההתקנה

לאחר ההנחה, חשוב לוודא:

• שהמוצר מונח על כל שטח התשתית באופן מלא.

• שאין סדקים או קילופים שנגרמו במהלך השינוע.

• שהאטמים במקומם והחיבורים שלמים.

• שהמכסה יושב במדויק על המסגרת.

כל שלב בתהליך נרשם ביומן העבודה לצורך אחריות ובקרה עתידית.

אחריות ועמידה בתקנים

התקנות קובעות כי עבודות הרמה מעל 250 ק"ג יבוצעו רק על ידי מפעיל מוסמך.
כל הציוד הנלווה – רצועות, שאקלים, שרשראות – חייב להיות תקין ומאושר לשימוש לפי תקן ישראלי 467.

במפעלי בר־אל 27 תעשיות מצורפות הוראות שינוע והתקנה מפורטות לכל מוצר, כולל תרשימים, משקלים מדויקים והמלצות לעומסי הרמה.

סיכום

עבודה עם מוצרי בטון כבדים דורשת משמעת הנדסית, תשומת לב לפרטים והקפדה על נהלים.
בכל אתר שבו מתקינים מוצר של בר־אל 27 תעשיות, המטרה כפולה – להבטיח התקנה מדויקת ועמידה, ולשמור על בטיחות הצוות.

כי בסופו של דבר, בטיחות היא לא סעיף בתוכנית העבודה – היא היסוד שעליו נבנית כל תשתית יציבה.

בעשורים האחרונים, לצד תאי הבקרה מבטון הוותיקים, נכנסו לשוק גם פתרונות פלסטיים קלים יותר, בעיקר בתחומי החשמל, התקשורת והניקוז.
ההבדלים ביניהם מעוררים ויכוח הנדסי מתמשך: האם הפלסטיק, בזכות קלילותו ונוחות ההתקנה שלו, יכול להחליף את הבטון – או שמדובר בפתרון זמני בלבד?
כדי להבין את ההבדלים האמיתיים, חשוב לבחון כל חומר דרך שלושת הפרמטרים המרכזיים: חוזק, עלות ותחזוקה לטווח ארוך.

חוזק ועמידות

תאי בטון מתאפיינים בחוזק לחיצה גבוה במיוחד, לעיתים מעל 40 מגה־פסקל, המאפשר להם לעמוד בלחצי קרקע, עומסי כלי רכב ותנאי מזג אוויר קיצוניים.
הם אינם מושפעים מקרינת UV, אינם מתעוותים בחום ואינם דורשים חיזוק נוסף.

לעומתם, תאי הפלסטיק עשויים לרוב מפוליפרופילן (PP) או פוליאתילן (PE).
הם קלים מאוד, אך נוטים להתעוות בחום, להישבר בעומסים חריגים ולהיפגע מחשיפה ממושכת לשמש.
בעומסי תנועה, תאי פלסטיק נדרשים לעיתים להישען על תשתית בטון מסביב – כלומר, בסופו של דבר גם הם תלויים בבטון לתמיכה מבנית.

משקל והתקנה

לפלסטיק יתרון ברור – הוא קל.
תאי פלסטיק שוקלים כחמישית ממשקל תא בטון מקביל, ולכן נוחים יותר לשינוע ולהתקנה.
עם זאת, קלות זו עלולה להפוך לחיסרון: הם רגישים לציפה במי תהום ולתזוזה כתוצאה מלחצי קרקע, מה שעלול לגרום לניתוק מהצנרת.

תאי הבטון, לעומתם, כבדים ויציבים.
ברגע שהותקנו, הם נשארים במקומם עשרות שנים.

עלות כוללת

במבט ראשוני, תאי פלסטיק עשויים להיות זולים יותר ליחידה – אך העלות האמיתית נמדדת לאורך זמן.

• תחזוקה והחלפה – תאי פלסטיק נוטים להתבלות ולהיסדק, ולכן נדרשים להחלפה תכופה יותר.

• בלאי תשתיות – תזוזות קלות גורמות נזקים לצנרת המחוברת, עלויות תיקון ועיכובים בפרויקטים.

• בטיחות הציבור – מכסים שאינם יושבים היטב או שוקעים מסכנים הולכי רגל ורכבים.

כאשר מחשבים את מחזור החיים הכולל, תאי הבטון מתבררים כפתרון חסכוני ויציב יותר לטווח הארוך.

תחזוקה ובטיחות

תאי בטון כמעט ואינם דורשים תחזוקה.
הם אטומים, עמידים לשחיקה, וניתן לשלב בהם אטמים מודרניים לשיפור האיטום.
תאי פלסטיק, לעומת זאת, דורשים פיקוח תקופתי, במיוחד באזורים עם קרקע רכה או עומסי תנועה משתנים.

בנוסף, לבטון יתרון משמעותי בבטיחות אש – הוא חסין אש לחלוטין, בעוד שפלסטיק נמס ומתעוות בטמפרטורות גבוהות.

היבט סביבתי

לכאורה, פלסטיק נראה "ירוק" בזכות משקלו הקל וצריכת האנרגיה הנמוכה בייצורו.
אך בפועל, חיי השירות הקצרים והקושי למחזר תאי פלסטיק גורמים לכך שבמאזן הסופי, הבטון נותר החומר הידידותי יותר לסביבה לאורך זמן.

סיכום

הבחירה בין בטון לפלסטיק איננה רק שאלה של מחיר או נוחות התקנה, אלא של אחריות הנדסית.
תאי הפלסטיק יכולים להתאים לפרויקטים זמניים, לאזורים סגורים או לשימושים קלים.
אך כאשר מדובר במערכות קבועות, בעומסים גבוהים ובתשתיות ציבוריות – תאי הבטון הם הבחירה הבטוחה, היציבה והאמינה ביותר.

ב־בר־אל 27 תעשיות, ההעדפה לבטון אינה שמרנות – אלא בחירה מקצועית שמוכיחה את עצמה בשטח, יום אחרי יום.
כי כשמדובר בתשתית של עיר שלמה – אין מקום לפשרות בחומר שמחזיק אותה.

איכות מוצרי הבטון נמדדת לא רק בתערובת או בחוזק החומר – אלא גם בדיוק הגיאומטרי של התבנית שבה הם נוצקים.
תבניות איכותיות הן הלב של כל תהליך הייצור: הן קובעות את צורת המוצר, את אחידות הדפנות, את רמת האטימה בין רכיבים ואת מראה הגימור הסופי.
ב־בר־אל 27 תעשיות, החדשנות מתחילה כבר בשלב הזה – באמצעות תבניות בטון המיוצרות בעיבוד שבבי מדויק (CNC), טכנולוגיה שמציבה סטנדרט חדש בענף.

למה התבנית כל כך חשובה?

תבנית הבטון היא “השלד” של כל מוצר תשתיתי – תא בקרה, תחתית, קונוס או גומחה.
סטייה של מילימטרים בודדים בתבנית עלולה לגרום לבעיות חמורות בשטח:

• חיבור לא תקין בין רכיבים (חוליה לתחתית, מכסה למסגרת).

• דליפות מים עקב אטימה לא מדויקת.

• חוסר יציבות בהנחה בשטח.

• פגיעה באסתטיקה ובגימור פני השטח.

לכן, הדיוק בתבניות הוא לא פריבילגיה – אלא דרישת יסוד הנדסית.

טכנולוגיית העיבוד השבבי (CNC)

בעבר, תבניות הבטון יוצרו ידנית או בחיתוך מכני גס.
כיום, במפעלי בר־אל, נעשה שימוש במכונות CNC (Computer Numerical Control) המאפשרות חיתוך, חריטה והברקה מדויקת של התבנית עד לרמת עשיריות המילימטר.
הודות לטכנולוגיה הזו מתקבלות תבניות אחידות לחלוטין, בעלות:

• חלקות פני שטח מושלמת – המבטיחה גימור אסתטי של הבטון.

• דיוק חיבורי חלקים – להתאמה מלאה בין כל רכיבי התא.

• אורך חיים ארוך יותר לתבנית – בזכות עמידות גבוהה לעומסים ולשחיקה.

יתרונות ההנדסיים בתהליך

1. אחידות ייצור מוחלטת – כל יחידה זהה לחלוטין לקודמתה.

2. קיצור זמני ייצור – בזכות אוטומציה מלאה ויכולת חזרה מדויקת.

3. מניעת פסילות במפעל – פחות טעויות אנוש, פחות תיקונים.

4. יכולת ייצור בהזמנה אישית – התאמה מלאה לדרישות הלקוח (קוטר, גובה, צורה).

5. חיסכון באנרגיה וחומרי גלם – בזכות יציקות מדויקות ללא עודפי בטון.

בקרת איכות ומעקב ממוחשב

כל תבנית בבר־אל מתועדת במערכת ממוחשבת הכוללת שרטוטי CAD, פרמטרי עיבוד ונתוני שחיקה.
המערכת מתריעה אוטומטית כאשר נדרש תחזוק או כיול מחדש, וכך נשמרת רמת דיוק קבועה לאורך זמן.

השפעה על איכות המוצר הסופי

השימוש בתבניות CNC משפיע ישירות על איכות המוצר הסופי:

• הממדים מדויקים, החיבורים בין רכיבים מושלמים, והאטימה גבוהה יותר.

• פני השטח חלקים ואחידים, ללא בליטות או חוסר סימטריה.

• זמן ההתקנה בשטח מתקצר משמעותית, בזכות התאמה מלאה בין חלקים.

סיכום

תעשיית הבטון המסורתית עוברת תהליך של מודרניזציה, והדיוק הפך למפתח האמינות.
בר־אל 27 תעשיות מובילה את התחום בישראל בזכות השקעה מתמדת בטכנולוגיות עיבוד מתקדמות ובתהליכי בקרת איכות ממוחשבים.

המעבר לייצור תבניות בעיבוד שבבי מדויק הוא לא רק שיפור טכנולוגי – הוא ביטוי לגישה עמוקה:
שגם בעולם הבטון, כל מילימטר קובע.

---

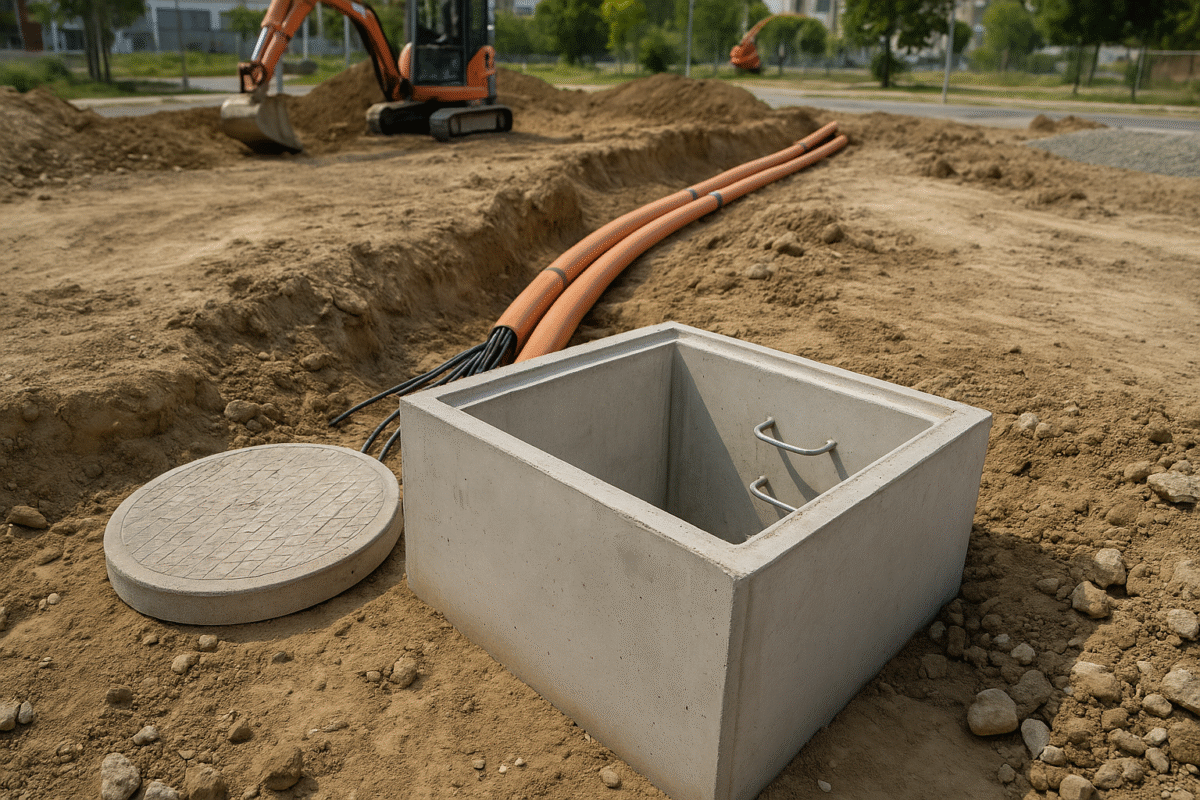

תאי הבקרה הם הלב הפועם של מערכות התשתית העירוניות – הם מאפשרים גישה למערכות מים, ניקוז, חשמל ותקשורת.
אך כמו כל מערכת הנדסית, גם תא הבקרה זקוק לתחזוקה תקופתית כדי להבטיח פעולה רציפה ועמידות לאורך שנים.
תחזוקה נכונה מונעת סדקים, שקיעות או הצטברות פסולת – ומבטיחה בטיחות למשתמשים ולאנשי התחזוקה כאחד.

מדוע חשוב לבצע תחזוקה שוטפת?

תא בקרה מבטון חשוף להשפעות סביבתיות רבות:

• תנועת כלי רכב יוצרת עומסים חוזרים.

• חדירת מי גשמים עלולה לגרום לשחיקה ולסדקים.

• שינויי טמפרטורה גורמים להתרחבות והתכווצות של החומר.

• הצטברות בוצה ולכלוך מפריעה לזרימה התקינה במערכות ניקוז.

ללא תחזוקה תקופתית, בעיות אלו מתפתחות בהדרגה ועלולות להוביל לקריסת מכסים, שקיעת תקרות או חדירת מים לצנרת.

תכנית תחזוקה מומלצת

1. בדיקה ויזואלית חודשית – לוודא שלמות המכסה, המסגרת והאטמים.

2. ניקוי פנים התא – באמצעות שאיבה או שטיפה בלחץ מים למניעת הצטברות בוצה.

3. בדיקת איטום החיבורים – במיוחד בחיבור בין החוליות ובין התחתית לתקרה.

4. בדיקת סדקים קטנים – סדקים ראשוניים ניתן לאטום מיידית באמצעות חומר פולימרי.

5. שימון וניקוי ברגי נעילה – לשמירה על פתיחה בטוחה של המכסה.

במקרים של עומסים חריגים, מומלץ לבצע בדיקה הנדסית אחת לשנה על ידי מהנדס תשתיות מוסמך.

מניעת סדקים מראש

סדקים בתאי בקרה נגרמים לרוב משילוב של עומסים וחוסר אטימה.
במפעלי בר־אל 27 תעשיות, כל תא מצויד באטם גומי מסוג “פרס-סיל”, המונע חדירת מים ולחצי קרקע אל דפנות התא.
בנוסף, השימוש בבטון מחוזק ובאשפרה מבוקרת מפחית משמעותית את הסיכון להיווצרות סדקים במהלך השנים.

באתרים שבהם יש תנאי קרקע משתנים, ניתן לשלב טבעות גמישות בין חלקי התא – כך שהמבנה סופג תנועות קרקע מבלי להיסדק.

סימני אזהרה בשטח

חשוב להכיר את הסימנים שמעידים על צורך בהתערבות:

• סדקים אורכיים בחיבור בין חוליות.

• שקיעת מכסה או רשת ניקוז ביחס לפני הקרקע.

• חדירת מי גשמים או הצטברות מים בתחתית התא.

• קושי בפתיחת המכסה עקב עיוות המסגרת.

גילוי מוקדם של תקלות אלה מאפשר טיפול פשוט ומהיר – לפני שהנזק גדל ומחייב החלפה כוללת.

יתרונות תחזוקה מונעת

• חיסכון כספי משמעותי – תחזוקה שוטפת זולה בהרבה מהחלפת רכיבים.

• שמירה על בטיחות הציבור – מניעת קריסת מכסים או תזוזת תקרות.

• הארכת חיי המערכת – תא מתוחזק כראוי יכול לשרת עשרות שנים.

סיכום

תאי בקרה הם אמנם עשויים מבטון – אך גם החומר החזק ביותר זקוק לטיפול נכון כדי להישאר יציב לאורך זמן.
תחזוקה תקופתית מבוקרת היא ההבדל בין מערכת שעובדת עשרים שנה לבין כזו שמתפרקת אחרי חמש.

בבר־אל 27 תעשיות, האחריות אינה מסתיימת במכירה – אלא ממשיכה בליווי, ייעוץ ובפתרונות תחזוקה מתקדמים.
כי מערכת אמינה מתחילה בבטון איכותי – ונמשכת בתחזוקה נכונה.

בעולם התשתיות, כל מוצר – קטן כגדול – נושא עליו אחריות עצומה.
שוחה, קולט ניקוז, תעלת תקשורת או אבן שפה אחת עלולים להיות הגורם שמונע (או יוצר) מפגע בטיחותי, הצפה או כשל הנדסי.
לכן, ב־בר־אל 27 תעשיות מושם דגש מיוחד על נושא בקרת האיכות.
לא מדובר רק בדרישה רגולטורית – אלא בתפיסת עולם שמעמידה את האמינות והעמידות לפני הכול.

מהי בקרת איכות בתעשיית הבטון?

בקרת איכות היא תהליך מתמשך שמתחיל עוד בשלב התכנון ומסתיים רק לאחר שהמוצר מותקן בשטח.
היא כוללת:

1. בדיקות חומרים – לוודא שכל רכיב בתערובת עומד בתקני האיכות הנדרשים.

2. בדיקות ייצור – פיקוח על תהליך היציקה, רטט, אשפרה וייבוש.

3. בדיקות גיאומטריות – למדוד כל מידה, חריץ ועובי קיר כדי להבטיח התאמה מלאה בין רכיבים.

4. בדיקות חוזק ואיטום – לבדוק כל יחידה תחת עומסים המדמים תנאי שטח אמיתיים.

התהליך אינו מסתיים במפעל – אלא ממשיך בבדיקות תקופתיות גם לאחר האספקה ללקוח.

תקנים בינלאומיים וישראליים

כל מוצרי בר־אל 27 תעשיות נבדקים ומאושרים לפי תקנים בינלאומיים:

• EN124:2015 – לתאי בקרה, מכסים ורשתות ניקוז.

• EN1433 – לתעלות ניקוז.

• ISO 9001 – לניהול איכות כולל.

• ת"י 489 – תקן ישראלי למוצרי בטון טרומיים.

העמידה בתקנים הללו אינה רק “חותמת” אלא גם תהליך שמחייב פיקוח, תיעוד וביקורות תקופתיות מצד גורמים חיצוניים מוסמכים.

בדיקות מעבדה פנימיות

במפעל החברה פועלת מעבדת בדיקות איכות פנימית הכוללת ציוד לבדיקות חוזק לחיצה, ספיגת מים, שקיעה ועמידות לכוחות גזירה.
דגימות מכל אצוות ייצור נלקחות באופן שוטף ונבדקות כדי לוודא אחידות באיכות לאורך זמן.

בנוסף, כל מוצר נבדק ויזואלית לפני שחרור מהמפעל, ויחידות שאינן עומדות בקריטריונים – נגרסות וממוחזרות.

היתרונות בשטח

בקרת איכות קפדנית באה לידי ביטוי ישיר בשטח:

• התקנה מדויקת ומהירה יותר, בזכות אחידות במידות.

• הפחתת תקלות ותחזוקה עתידית.

• ביטחון הנדסי גבוה לפרויקטים ממשלתיים וציבוריים.

• אורך חיים ארוך יותר לכל מערכת.

לקוחות החברה נהנים מהשקט הנפשי בידיעה שכל מוצר שסופק נבדק ונמדד בקפדנות – עוד לפני שהגיע לאתר.

אחריות כחלק מהתרבות הארגונית

ב־בר־אל 27 תעשיות, איכות אינה רק עניין של תקנים, אלא עניין של זהות מקצועית.
כל עובד, החל מהמתכנן ועד למעמיס במפעל, מבין שהוא שותף לשרשרת אחריות אחת – האמון של הלקוחות, הקבלנים והציבור כולו.

סיכום

מערכת תשתית אמינה נמדדת לא ביום ההתקנה אלא בשנים שלאחר מכן.
בקרת האיכות של בר־אל היא הערובה לכך שכל מוצר ימשיך למלא את ייעודו – בבטחה, בדיוק ובשקט.

כך הופך התקן מאותיות על נייר — ליסוד שעליו עומדת כל תשתית יציבה בישראל.

כאשר מתכננים מערכת תשתית – בין אם מדובר בתא בקרה, ניקוז או תקשורת – אחד השיקולים החשובים ביותר הוא בחירת המכסה הנכון.
מכסה שאינו עומד בעומסים הנדרשים עלול להישבר, לשקוע או לסכן את המשתמשים שמעליו.
לכן, בעולם התשתיות הבינלאומי נקבעה שיטה אחידה לסיווג מכסים ותקרות לפי רמות עומס, הידועה בשם תקן EN124, המחולק לקטגוריות A50 ועד F900.

מה המשמעות של הסיווגים?

הסיווג קובע את העומס המרבי שבו המכסה יכול לעמוד מבלי להינזק.
המספרים (50, 125, 250, 400, 600, 900) מייצגים את כמות הקילוניוטונים (kN) שהמכסה נבדק בהם – כאשר 10kN ≈ טון אחד של עומס.

כך, ניתן להתאים את סוג המכסה לסביבה ולרמת העומס הנדרשת, מבלי להשקיע יתר על המידה במקומות שאינם זקוקים לכך.

כיצד נבדקים המכסים?

כל מכסה ותקרה עוברים בדיקות עומס סטנדרטיות במעבדות מוסמכות.
במבחן, המכסה מונח על מסגרת תואמת, ועומס גובר מופעל במרכזו עד למקסימום הנדרש.
המבחן בודק:

• עמידות בפני שבר או סדיקה.

• גמישות וחזרה לצורה המקורית לאחר עומס.

• יציבות המסגרת ומנגנון הנעילה.

רק מכסים שעוברים את כל שלבי הבדיקה ללא עיוות או קריסה מקבלים את אישור התקן.

חשיבות ההתאמה הנכונה

בחירה לא נכונה של דרגת עומס עלולה להוביל לתקלות חמורות:

• שימוש במכסה A50 בכביש יגרום לשבירה מהירה.

• שימוש במכסה D400 באזור הולכי רגל הוא בזבוז תקציבי מיותר.
  ההתאמה הנכונה חוסכת כסף, מאריכה את חיי המערכת ומבטיחה בטיחות.

תקינה בבר־אל 27 תעשיות

כל המכסים והתקרות של בר־אל 27 תעשיות מיוצרים על פי תקן EN124:2015 ובכפוף לתקן הישראלי 489.
במפעל מתבצעות בדיקות עומס פנימיות קבועות, הכוללות הדמיה של תנועת כלי רכב, בדיקות פתיחה וסגירה חוזרת ובדיקות איטום.

בנוסף, החברה מספקת ללקוחותיה ייעוץ הנדסי בבחירת סוג המכסה לכל פרויקט – לפי מיקום, שימוש ותנאי שטח.

דוגמה לשימוש נכון

• פרויקט מדרכות עירוניות – מכסים מסוג A50.

• רחוב ראשי – מכסים D400.

• תחנת תדלוק – מכסים E600 עם רפידת איטום.

• נמל ימי – מכסים F900 מחוזקים במיוחד.

סיכום

הבנה נכונה של תקני A50–F900 היא הבסיס לבטיחות, לאיכות ולחיסכון בתשתיות.
מכסה הנבחר לפי תקן מתאים מבטיח פעולה רציפה לאורך שנים ומונע כשלים מיותרים.

בבר־אל 27 תעשיות, תקינה אינה רק דרישה חוקית – היא דרך חשיבה.
כל מוצר נבנה לפי ההנחה הפשוטה שהשטח לא סולח על טעויות – ולכן עדיף לתכנן מראש, נכון ובאחריות.

בטון הוא אחד החומרים הבסיסיים ביותר בתשתיות, אך גם אחד המתפתחים ביותר מבחינה מדעית. בעולם שבו הדרישות ההנדסיות הולכות וגוברות – עמידות גבוהה, חוזק מתיחה, איטום ודיוק ביצוע – עולה הצורך בפתרונות מתקדמים שמאפשרים ליצרני הבטון להגיע לרמות ביצועים חדשות.
כאן נכנס לתמונה הבטון המחוזק, שמיועד במיוחד ליציקות תעשייתיות ולמוצרים תשתיתיים עתירי עומס.

מהו בטון מחוזק?

בטון מחוזק הוא בטון שתערובתו שודרגה באמצעים פיזיקליים וכימיים, במטרה לשפר את תכונותיו.
במקום להסתמך על חול, חצץ ומלט בלבד, מוסיפים לתערובת תוספים מודרניים כגון:

• סיבי פלדה או פולימר – לשיפור חוזק המתיחה ומניעת סדיקה.

• חומרים פלסטיים (Plasticizers) – לשיפור זרימות ודיוק יציקה.

• חומרים מקשרים (Admixtures) – היוצרים מבנה צפוף יותר של המטריצה.

• תוספים הידרופוביים – להפחתת ספיגת מים ולשיפור איטום.

השילוב המדויק בין המרכיבים הללו קובע את ביצועי הבטון ומותאם לייעוד הספציפי של כל מוצר.

יישומים בתעשייה

במפעלי בר־אל 27 תעשיות, הבטון המחוזק משמש כמעט בכל תחום ייצור:

• תאי בקרה וניקוז – לשיפור העמידות בפני לחצי קרקע.

• מכסים ותקרות – להגברת חוזק הלחיצה בעומסים גבוהים.

• אבני שפה וקולטנים – להפחתת שברים ושחיקה.

• תעלות ניקוז וגומחות תקשורת – למניעת חדירת מים וסדקים מיקרוסקופיים.

בכל אחד מהמוצרים האלה, ההתאמה המדויקת של תערובת הבטון מאפשרת יציבות ארוכת טווח גם בתנאים סביבתיים קיצוניים.

יתרונות הנדסיים

1. חוזק לחיצה גבוה – לעיתים מעל 50 מגה־פסקל, בהתאם למוצר.

2. עמידות משופרת לסדיקה – בזכות סיבי הפלדה או הפולימר.

3. צפיפות חומר גבוהה – שמפחיתה חדירת מים ומונעת התפוררות.

4. עמידות כימית – הגנה מפני מלחים, שמנים וחומצות.

5. שחיקה מופחתת לאורך זמן – במיוחד במוצרים החשופים לתנועה חוזרת.

תהליך הייצור ובקרת האיכות

הבטון המחוזק בבר־אל מיוצר במערכות ערבול מבוקרות ממוחשב, המבטיחות אחידות בין כל אצווה לאצווה.
לאחר היציקה, הדגימות עוברות בדיקות חוזק לחיצה, ספיגת מים, צפיפות וסוניקה פנימית (Ultrasonic).
בנוסף, המפעל מקפיד על אשפרה בתנאי לחות מבוקרים, שמבטיחה התגבשות מיטבית של הבטון.

תוצאות הבדיקות מתועדות ומלוות כל מוצר, כך שהלקוח מקבל נתונים מדויקים על החוזק והעמידות של כל רכיב שסופק לו.

תרומת התרכובות המתקדמות

התרכובות החדשות אינן רק "תוספת" – הן חלק מהפילוסופיה ההנדסית המודרנית.
השימוש בהן מאפשר:

• צמצום משקל עצמי של מוצרים גדולים.

• שיפור גימור פני השטח – רלוונטי במיוחד למוצרים אדריכליים.

• הארכת חיי שירות משמעותית – גם בתנאי לחות גבוהה או חום קיצוני.

סיכום

המעבר לשימוש בבטון מחוזק אינו רק שיפור טכני – הוא ביטוי לתפיסה הנדסית חדשה.
במקום לבנות “חזק יותר”, בונים חכם יותר: עם תרכובות מדויקות, בקרת איכות קפדנית ותכנון שמבין את השטח.

בבר־אל 27 תעשיות, הבטון המחוזק הוא חלק מהסטנדרט החדש – לא רק כדי לעמוד בעומסים, אלא כדי להבטיח שכל מוצר שייצא מהמפעל יחזיק מעמד גם בעוד עשרות שנים.
כי איכות אמיתית אינה נמדדת ביום ההתקנה – אלא ביום שבו שום דבר לא קרה.

בעולם התשתיות העירוניות, לא כל נקודת ניקוז שווה לאחרת. בעוד שבשכונות מגורים או מדרכות מספיקים קולטנים קלים, הרי שבכבישים ראשיים, אזורי תעשייה ונמלים — מערכת הניקוז חייבת לעמוד בעומסים חריגים של כלי רכב כבדים, משאיות ומלגזות.
במקומות אלו נדרש פתרון חזק, עמיד ומדויק – תאי ניקוז בעומסים גבוהים, שתוכננו במיוחד לעבודה בתנאים אינטנסיביים לאורך שנים.

הדרישות במערכות תחבורה ותעשייה

כבישים אזוריים, מסופי מטען וחניונים כבדים הם סביבה מאתגרת לתשתיות ניקוז:

• עומסים דינמיים חוזרים ובלתי אחידים.

• תנועת כלי רכב בעלי משקל של עשרות טונות.

• חשיפה לשמנים, דלקים וחומרים כימיים.

• בלאי מואץ של מכסים ורשתות.

במקרים כאלה, תאי הניקוז נדרשים לעמוד בדרגת עומס D400 לפחות, ולעיתים אף E600 או F900, בהתאם למיקום ולייעוד.

מבנה הנדסי מחוזק

תאי הניקוז לעומסים גבוהים של בר־אל 27 תעשיות מיוצרים מבטון מזוין בצפיפות גבוהה במיוחד, עם תוספי חוזק ואיטום.
הם כוללים:

• תחתית מחוזקת – עם חיזוקי פלדה אופקיים ואנכיים למניעת סדיקה.

• דפנות עבות במיוחד – לפיזור עומסים שווה לכל אורך התא.

• חיבורים אטומים בין רכיבי הבטון באמצעות טבעות גומי מסוג “פרס-סיל”.

• מכסה או רשת D400–F900 מיצקת ברזל ספירוידלית, עם מנגנון נעילה לציר בטיחותי.

החוזק המבני הגבוה מאפשר לתא לשאת בעומסים נקודתיים של עשרות טונות, מבלי לאבד את יציבותו לאורך השנים.

תהליך ייצור ובדיקות איכות

כל תא ניקוז עובר תהליך ייצור מוקפד הכולל:

1. בחירת תערובת בטון ייעודית לעומסים כבדים.

2. יציקה בתבניות פלדה בעיבוד שבבי מדויק.

3. אשפרה מבוקרת למניעת סדקים פנימיים.

4. בדיקות עומס חוזרות במפעל ובשטח.

5. בדיקות איטום ואחידות ממדים לפי תקן EN124.

רק תאים שעוברים את כלל הבדיקות נמסרים לשימוש בפרויקטים של תנועה כבדה.

יתרונות בשטח

• עמידות ארוכת טווח – התא מחזיק עשרות שנים ללא סדקים או שקיעה.

• בטיחות גבוהה – רשתות נעולות מונעות תזוזה או גניבה גם בתנועה אינטנסיבית.

• תחזוקה קלה – מכסה עם ציר מאפשר פתיחה מהירה לניקוי.

• התאמה לפרויקטים מגוונים – מכבישים עירוניים ועד נמלים ומסופי דלק.

דוגמה מהשטח

בפרויקטים תעשייתיים בישראל, כמו נתיבי גישה לנמלים ומרכזים לוגיסטיים, תאי הניקוז בעומסים גבוהים של בר־אל משמשים כיום כסטנדרט חדש.
הם נבחרים בזכות שילוב של חוזק מבני, דיוק בביצוע ואמינות מוכחת בתנאי עבודה קשים במיוחד.

סיכום

תאי ניקוז בעומסים גבוהים הם הביטוי המושלם לשילוב בין הנדסה מתקדמת לניסיון מעשי.
הם מתוכננים לא רק לשאת משקל – אלא לשאת אחריות: על בטיחות הנהגים, על תקינות הכביש ועל יציבות התשתית.

בבר־אל 27 תעשיות, כל תא ניקוז בעומס גבוה הוא תוצאה של מחשבה לטווח ארוך, של מחויבות לאיכות ושל בטון שלא רק עומד בעומס – אלא עומד במבחן הזמן.

---

בעבודות פיתוח עירוניות, אחת הסוגיות ההנדסיות השכיחות היא הצורך להרחיב כביש קיים או להעתיק את קו אבני השפה.
כאשר זה קורה, נוצרת בעיה: הקולטן הישן, שתוכנן לפי רוחב כביש שונה, נותר במקומו – והרשת שמכסה אותו כבר אינה מתאימה.
הפער הזה יוצר חור מסוכן בין שפת הכביש לרשת הקיימת, שיכול להפוך למפגע בטיחותי אמיתי.
הפתרון שהציעה בר־אל 27 תעשיות לבעיה הזו הוא פשוט, מדויק ועמיד: רשתות רחבות מסוג D400, שתוכננו במיוחד למצבים כאלה.

הבעיה – חוסר כיסוי לאחר הרחבת הכביש

כאשר קו אבני השפה מוזז החוצה (למשל, בהרחבת נתיב או הוספת מדרכה), רוחב הקולטן נשאר זהה, אך המרחק בין שפת המדרכה לפתח הניקוז גדל.
במקום לחפור מחדש ולהקים מערכת ניקוז חדשה – פעולה יקרה ומורכבת – ניתן להתקין רשת רחבה יותר, שתכסה את כל הפתח הקיים ותבטיח המשך ניקוז תקין.

הפתרון – רשת רחבה במיוחד מסוג D400

רשתות אלו מיוצרות מיצקת ברזל ספירוידלית, עם מסגרת מלבנית מחוזקת וציר פתיחה מובנה.
הן עבות, יציבות ועמידות לעומסים של עד 40 טון, כך שהן מתאימות לכבישים ראשיים, תחנות אוטובוס ומעברי תנועה כבדה.

היתרון המרכזי טמון ברוחב היעיל – לרוב בין 40 ל־50 ס"מ, לעומת 30 ס"מ ברשתות רגילות – מה שמכסה באופן מלא את כל השטח החשוף שנוצר בהרחבת הכביש.

יתרונות הנדסיים

1. פתרון מיידי וללא חפירה – התקנה פשוטה המונעת עבודת תשתית נוספת.

2. כיסוי מלא של שטח הקולטן – מניעת שקיעה, פגיעה בצמיגים או לכידת רגלי הולכי רגל.

3. עמידות גבוהה במיוחד – הרשת עומדת בעומסי D400 לפי תקן EN124.

4. תחזוקה קלה ובטוחה – ציר פתיחה מאפשר ניקוי מהיר מבלי לפרק את המסגרת.

5. התאמה מושלמת לשטחי כביש קיימים – חיסכון בזמן ובכסף.

תהליך ייצור ובדיקות איכות

הרשתות הרחבות מיוצרות במפעלי בר־אל 27 תעשיות ביציקת ברזל מדויקת, בתבניות בעיבוד שבבי.
לאחר היציקה, כל יחידה עוברת בדיקות עומס חוזרות המדמות תנועת כלי רכב כבדים, וכן בדיקות איטום והתאמה למסגרת קיימת.
הרשתות נצבעות בציפוי אנטי־קורוזי כהה, המעניק להן עמידות בתנאי חוץ קשים ומראה אחיד לאורך זמן.

יישום בשטח

רשתות D400 רחבות כבר הפכו לפתרון ברירת מחדל בפרויקטים של שדרוג כבישים עירוניים, במיוחד כאשר נדרש להתאים בין מערכת ניקוז קיימת לקו חדש של מדרכה או אבני שפה.
התקנתן מהירה ואינה דורשת שינויי תשתית או התאמות מורכבות – פשוט מסירים את הרשת הישנה, מתקינים את החדשה, והמערכת חוזרת לפעולה.

סיכום

רשת רחבה מסוג D400 היא דוגמה מצוינת לחדשנות הנדסית שמגיעה מהשטח – פתרון פשוט אך יעיל לבעיה מורכבת.
במקום להרוס ולבנות מחדש, בר־אל 27 תעשיות מציעה דרך חכמה לשמר את הקיים ולשדרג את הביצועים.
זהו שילוב של חשיבה הנדסית, ניסיון מעשי ואחריות עירונית – שמבטיחים שכל כביש, ישן או חדש, ימשיך לזרום כמו שצריך.

גניבת רשתות ניקוז היא אחת הבעיות הוותיקות והמתסכלות בעולם התשתיות העירוניות.
הרשתות עשויות לרוב מיצקת ברזל איכותית – חומר בעל ערך כספי גבוה בשוק המתכות – מה שהופך אותן ליעד קל לגניבה.
מלבד ההפסד הכלכלי, מדובר גם בסכנה בטיחותית ממשית: פתח ניקוז פתוח עלול לגרום לתאונות חמורות להולכי רגל ולרכבים.

במהלך השנים פותחו בבר־אל 27 תעשיות מגוון פתרונות יצירתיים ועמידים שנועדו להבטיח שרשתות הניקוז יישארו בדיוק במקום שבו הן אמורות להיות – גם אחרי שנים של שימוש.

הבעיה

רשת ניקוז סטנדרטית יושבת על מסגרת מתכת, ולעיתים קרובות אינה מקובעת.
גנבים יכולים לשלוף אותה תוך שניות בקלות יחסית.
במקרים אחרים, תזוזת הרשת עצמה עקב עומסים או בלאי גורמת לשחרור הדרגתי של החיבור.

הפתרון – מנגנוני נעילה אינטגרליים

המענה המודרני לבעיה הוא שילוב מנגנון נעילה מובנה כחלק אינטגרלי ממבנה הרשת והמסגרת.
במפעלי בר־אל 27 תעשיות, נעשה שימוש בכמה סוגי מנגנונים מתקדמים:

1. מנעול ציר (“ספר”) – הרשת מחוברת לציר מתכת בתוך המסגרת, וניתן לפתוח אותה כלפי מעלה בלבד.
   כך היא ניתנת לפתיחה לתחזוקה – אך לא לשליפה.

2. נעילה קפיצית פסיבית – מנגנון המתהדק בעת סגירת הרשת וניתן לשחרור רק באמצעות כלי ייעודי.

3. נעילת ברגים משולבת – בורג פלדה ייחודי שמחבר את הרשת למסגרת ומונע שליפה חופשית.

4. מנגנון “קליק-קלוק” – פתרון חדשני של נעילה פסיבית אוטומטית, המאפשר פתיחה בטוחה על ידי אנשי תחזוקה בלבד.

יתרונות המערכת

• מניעת גניבות מוחלטת – הרשת מחוברת באופן קבוע למסגרת, ללא ברגים גלויים.

• תחזוקה קלה ובטוחה – ניתן לפתוח את הרשת בקלות לשם ניקוי או טיפול תקופתי.

• עמידות לעומסים גבוהים – המנגנונים עומדים בתקני D400 ו-E600.

• אורך חיים ארוך – כל רכיב עשוי יצקת ברזל ספירוידלית עמידה בפני קורוזיה.

תהליך בדיקה ותקינה

כל רשת נעולה נבדקת לפי תקני EN124 ותקן מכון התקנים הישראלי.
הבדיקות כוללות עומסי לחץ דינמיים, בדיקות פתיחה חוזרת, והתאמה בין חלקי הרשת למסגרת גם לאחר שימוש ממושך.

במפעל, כל מנגנון עובר בדיקת פתיחה וסגירה חוזרת למעלה ממאה פעמים – כדי להבטיח פעולה חלקה לאורך שנים.

תוספת של חיבור לאבן שפה

כאשר רשת הניקוז משולבת עם אבן שפה מיצקת ברזל, ניתן להוסיף מחבר פטנט המחזק את כל המערכת ומונע גישה לצירי הרשת מבחוץ.
שילוב זה הופך את המערכת לבלתי ניתנת לפירוק או לשליפה מבלי להשתמש בכלים מקצועיים ייעודיים.

סיכום

בין אם מדובר בכביש עירוני, בחניון ציבורי או באזור תעשייה – כל רשת ניקוז חייבת להיות יציבה, בטוחה ועמידה בפני גניבה.
בבר־אל 27 תעשיות, פותחו פתרונות מעשיים שמאפשרים לשמור על הניקוז פעיל ובטוח, תוך שמירה על תחזוקה נוחה ועל מראה נקי ומסודר.

השילוב בין חוזק מבני, נעילה חכמה ותכנון ישראלי מוכיח את עצמו בשטח: אפס גניבות, אפס כשלים, ובטיחות שלמה במרחב הציבורי.
